ITEM | Specification |
直流特性（DC Characteristics） | |
供电电压(POWER SUPPLY) | DC +9V~+50V |
耗电流(Current Consumption) | 240±20mA @DC12V 带LCD屏 |
工作环境（Environmental Specification） | |
工作温度（Operating Temperature） | -20~+70 ºC |
存储温度（Storing Temperature） | -30~+85 ºC |
工作湿度（Operating humidity） | 85%RH |
基带数字规格（BASEBANGD SPEC.） | |
开机时间（POWER ON） | 3S Max. |
延迟时间（Latency） | 200mS Max. |
身份识别（ID） | 对码（Pairing） |
TFT-LCD | 5" RGB LCD 屏 |
解析度（Resolution） | 800*480 |
身份识别（ID）/位数（BIT） | 对码（Pairing）/ 22(4KK) |
Pairing mode | 按键操作 UI菜单PAIRING |
视频帧率（Frame Rate） | 20f/s MAX. |
系统架构（SYSTEM Architecture） | RISC(32Bit) SOC |
射频规格（RF SPEC.） | |
RF model | MR7916A-IPX |
工作频率范围（Operation Frequency） | 2400 ~ 2483.5MHz |
Frequency Band | 2.412~2.4835 GHz ISM Band |
Modulation Method | BPSK/ QPSK/ 16-QAM/ 64-QAM |
Standard | 802.11b/g/n, 802.3, 802.3u |
Data Transfer Rate | 1,2,5.5,6,11,12,18,22,24,30,36,48,54,60,90,120 and maximum of 150Mbps |
Spread Spectrum | IEEE 802.11b: DSSS (Direct Sequence Spread Spectrum)； IEEE 802.11g/n:OFDM (Orthogonal Frequency Division Multiplexing) |
RF Output Power | < 14dBm@11n，< 15dBm@11g，< 19dBm@11b |
Operation Mode | Ad hoc, Infrastructure |
Receiver Sensitivity | 11Mbps-86dBm@8%,54Mbps-73dBm@10%,130Mbps, -66dBm@10% |
Security | WEP, TKIP, AES, WPA, WPA2 |
Operation Range | Up to 300 meters in open space |
天线输入输出阻抗（RF Impedance） | 50Ω, Typ. |
RSSI显示级数（RSSI Level） | 4 |
输入/输出驻波比（Voltage Standing Wave Ratio） | 2:1 |
传输距离 (Line of Sight Range) | 250m (MAX) |
视频(Video Characteristics) | |
视频输入阻抗（Video Output impedance） | 75Ω, Typ. |
视频频率响应 （Video Frequency Response） | ±5 dB, Max. 50Hz ~ 6MHz |

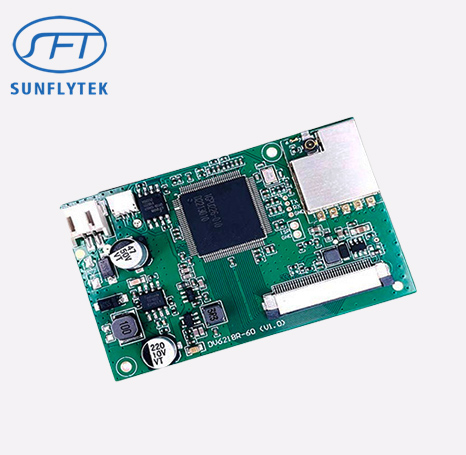

尺寸（Size） | 63mm*40mm（主板） 55mm*7.05mm(按键板) |
